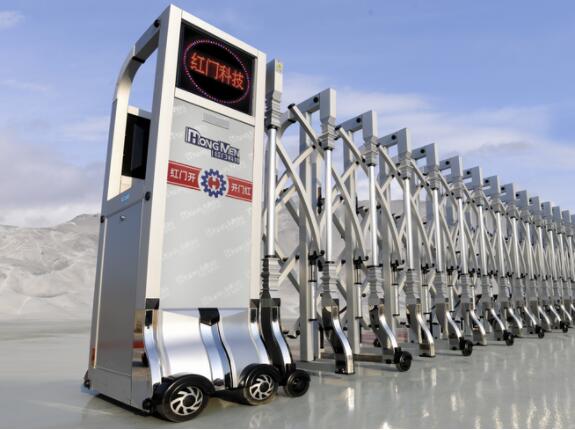

电动伸缩门控制器的安装

注意：电动伸缩门控制器安装应当由专业人员按照说明书的要求正确进行安装。

   伸缩门控制器的安装

电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆，其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端，零线应接于控制器的N端。

机内保险应使用Ф5×20mm/6A的快速熔断器，严禁将机内保险作直接短路使用。电动伸缩门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。

   接线图正确连接

其他基本控制线应接于机内P2端子排。安装接线时应参照产品所附的接线图正确连接。

尤其要注意，不得将低压控制线接于高压端子上或将高压控制线接于低压端子上。控制器的接线安装除本产品规定的事项外，其他事项应遵守电气安全操作规程的有关规定。

   控制器的安装位置

控制器的安装位置根据用户的具体情况选择适当位置悬挂于五磁场干扰的墙体上。安装高度距地面不应小于1.2m。引出的电缆应沿墙体固定牢固。通电前应对全部安装工作进行全面检查，确认无误之后方可送电试机。探头安装于室外适当高度，角度可以调整。

   电动伸缩门控制器的使用

接通电源后，控制器数显窗口中间应显示“-”，此时为控制器的待机状态。控制器面板上的四个按键分别是“关门”、“停止”、“开门”。

  随着无轨电动门的普及，纯无轨电动伸缩门“机器人”控制系统并不直，究竟发生了什么？让我们和小编一起挖掘吧。

   无轨电动门走不直原因分析

1、确定电机链是否松动：由于无轨电动门电机是双电机，如果一侧链条松动，门自然会出错。解决方案：调整电机链条，使其两侧平衡。

2、安装过程中埋藏的磁极性不均匀，应进行检查和纠正。所有磁体的相同极性，即N极或S极均匀地放置在其上。

3、确定自然风吹走了门体，这种情况得到了很好的解决。解决方案：使用离合器将无轨电动门从电动转动到手动，然后返回原位。当离合器变为电动时，可以复位。

4、探测器反向安装并旋转180度进行安装。

5、地面的平整对于门的操作也是非常重要的。如果地面不平，有坡度或不平整，很容易使门脱落。解决方案：在这种情况下，应调整路面平整度，否则会影响无轨电动门的使用寿命。

6、机头链轮部分的型号（齿数，尺寸等）不一致，导致两侧齿轮的速度不一致。应更换均匀模型的齿轮。

7、两个电机的功能不一致。其中一个具有制动功能，另一个没有任何功能。应更换为没有制动功能的电机或带制动功能的电机。

8、如果门太长而鼻子的重量不够，无轨电动门会偏转。解决方案：如果是这种情况，增加鼻子的重量将产生良好的效果。

9、机头内部功能电路故障。处理方法应针对专业人员，由专业维修人员维修，或由专业电工更换。

10、上述问题无法解决。请更换新控制器。
